TP 1 : Les classes, leurs attributs et leurs méthodes

En-tête TP1

Lors de ce TP, nous allons programmer un automate cellulaire 2D de type "life-like", en complétant petit à petit les attributs et méthodes d'une classe. En fin de TP, nous réfléchirons à comment nous pourrions améliorer notre programme pour rendre certaines parties réutilisables par d'autres types d'automates cellulaires.

Le Jeu de la Vie

Lors du TP précédent, nous avons vu des automates cellulaires 1D : chaque valeur d'une matrice 1D ne contenant que des 0 et des 1 évolue au fil des itérations, suivant des règles sur son voisinage. Ce concept peut être étendu à une matrice 2D, et nous obtenons alors un automate cellulaire 2D :

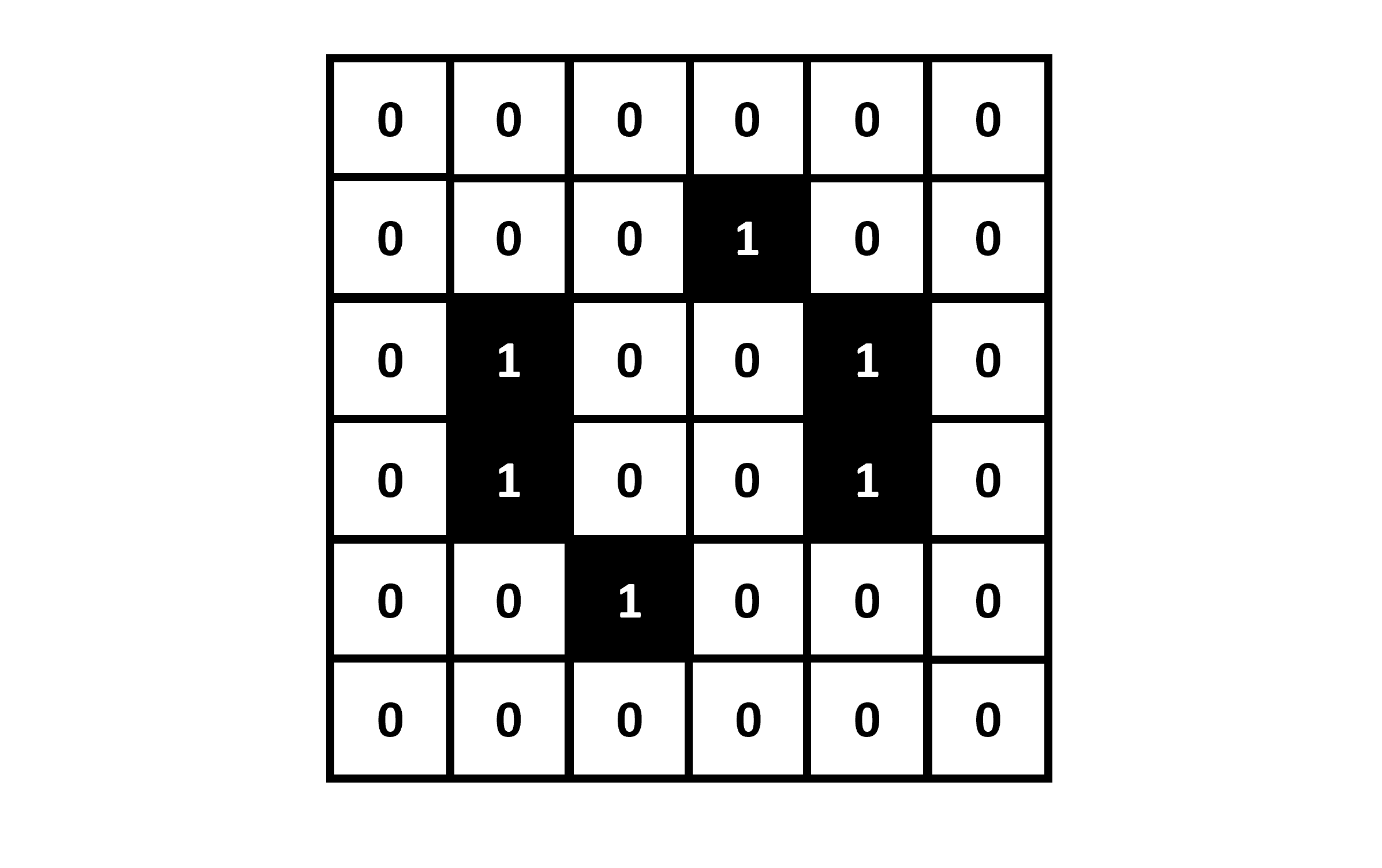

Automate cellulaire 2D

Dans le cas d'un automate 1D, on définit le "voisinage" d'une case comme étant les cases directement à sa droite ou à sa gauche. Pour un automate 2D, il nous faut une nouvelle définition de "voisinage". La plus commune est le voisinage de Moore : les 8 cases entourant une case donnée.

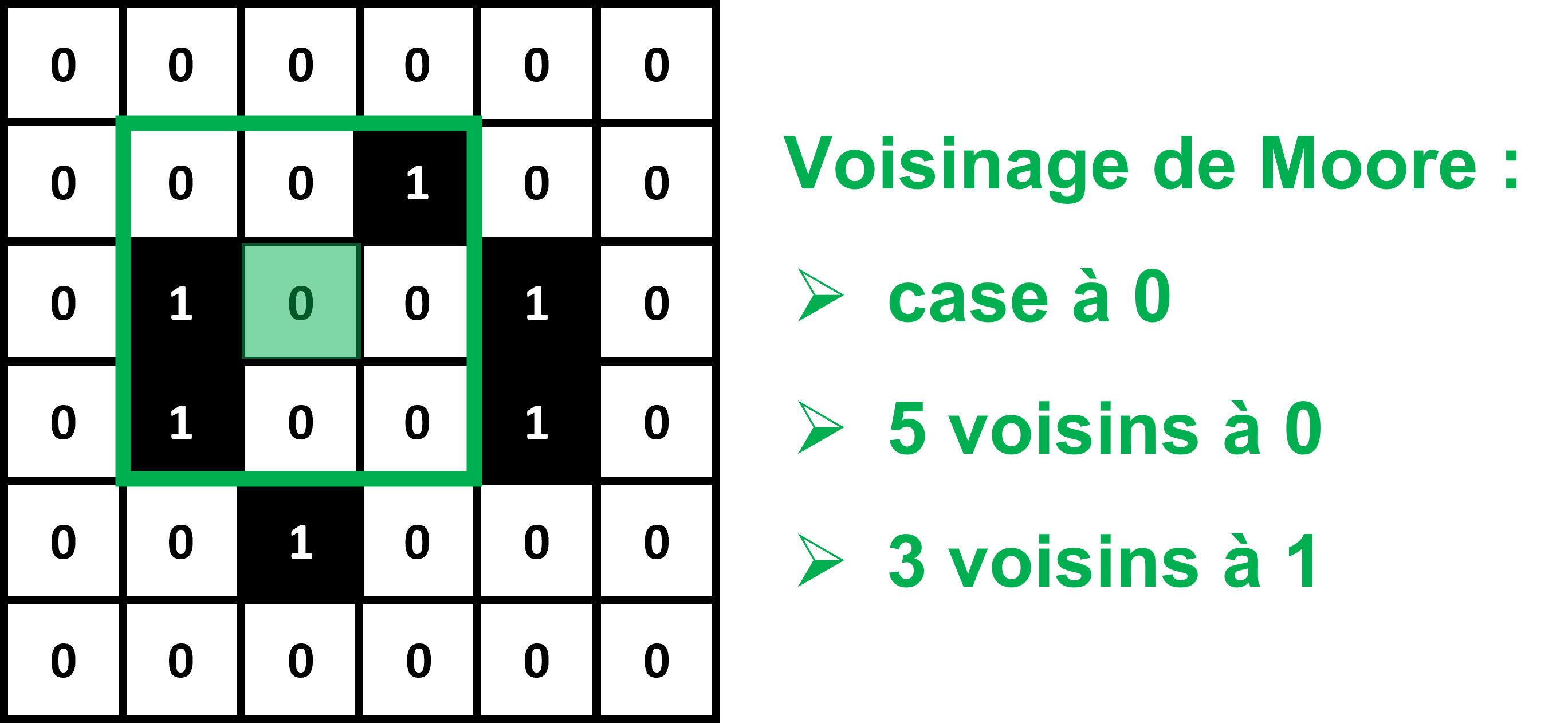

Voisinage de Moore

Les règles d'un automate cellulaire 2D se basent en général sur 2 choses :

La valeur de la case, 0 ou 1.
Le nombre de ses 8 voisins égaux à 0 ou 1.

Les cas sur les bords pourront être gérés d'une manière similaire aux automates 1D.

En 1970, le mathématicien anglais John Horton Conway a découvert que pour des règles aussi simples émergent parfois des comportements complexes, donnant l'impression de voir des organismes vivant évoluer sur la grille de l'automate.

Un jeu de règles en particulier est devenu célèbre : le "Jeu de la Vie". Pour chaque itération :

Si une case est à 0, et est entourée de 3 voisins à 1, alors elle passe à 1. Sinon, elle reste à 0.
Si une case est à 1, et est entourée de 2 ou 3 voisins à 1, alors elle reste à 1. Sinon, elle passe à 0.

Règles du jeu de la vie

Ces règles font apparaitre des motifs se déplaçant plus ou moins vite sur la grille, intéragissant les uns avec les autres, ce qui leur donne l'apparence d'organismes vivant.

On fait d'ailleurs souvent l'analogie avec le vivant, en disant d'une case à 0 qu'elle est "morte", et d'une case à 1 qu'elle est "vivante".

Le "Jeu de la Vie" est probablement le plus connu de tous les automates cellulaires 2D. Mais c'est loin d'être le seul à faire émerger des comportements complexes.

On qualifiera de "life-like" tout automate cellulaire 2D donnant l'impression de voir des organismes vivant naître, évoluer et mourir.

Afin de définir les règles d'un automate cellulaire "life-like" de manière standardisée, on utilise souvent la notation B/S.

B et S sont des séries de numéros entre 0 et 8 correspondant respectivement aux nombres de voisins "vivants" (à 1) pour qu'une case "naisse" (passe de 0 à 1), et au nombre de voisins "vivants" (à 1) pour qu'une case puisse survivre (rester à 1).

On en déduit que le "Jeu de la Vie" peut être définit au format B/S par : 3/23.

Vérifions si vous avez bien compris. L'automate cellulaire "diamoeba" est définit par 35678/5678. Quelles sont donc ses règles ?

Lors de ce TP, nous allons programmer un automate cellulaire de type "life-like", sous la forme d'une classe Python avec des attributs et des méthodes qu'il nous faudra définir.

N'oubliez pas d'importer Numpy et Matplotlib au début de votre programme !

Définition de classe et constructeur

Pour définir un automate cellulaire "life-like" dans Python, nous allons créer une classe life-like, qui définira les attributs et méthodes nécessaires à tous les automates cellulaires. Il suffira ensuite de créer une instance de cette classe pour pouvoir simuler un automate cellulaire "life-like" en particulier.

Voici la structure de la classe que nous allons programmer :

class life_like:

    def __init__(self,rules_code,grid_size_x,grid_size_y):

        #Complétez ici

    def set_rules(self,rules_code):

        #Complétez ici

    def get_rules(self):

        #Complétez ici

    def set_random_grid(self,grid_size_x,grid_size_y):

        #Complétez ici

    def set_grid(self,grid):

        #Complétez ici

    def get_grid(self):

        #Complétez ici

    def get_grid_size(self):

        #Complétez ici

    def get_neighbors(self):

        #Complétez ici

    def get_iteration(self):

        #Complétez ici

    def iterate_grid(self,nb_iterations):

        #Complétez ici

    def display_grid(self):

        plt.figure()
        plt.imshow(self.grid,cmap='binary')
        plt.show()

    def save_grid(self):

        plt.figure()
        plt.imshow(self.grid,cmap='binary')
        plt.savefig('automaton_'+str(self.iteration)+'.png')
        plt.close()

Vous devrez compléter petit à petit les méthodes de cette classe.

Pour commencer, complétez le constructeur :

    def __init__(self,rules_code,grid_size_x,grid_size_y):

        #Complétez ici

Pour rappel, le constructeur est la méthode appelée à la création d'une instance de la classe. C'est là que sont initialisés les attributs d'instance.

Il prendra en entrée une chaîne de caractères rules_code contenant la définition de l'automate au format 'B/S', et 2 entiers grid_size_x et grid_size_y contenant les dimensions de la grille de l'automate.

Il initialisera 3 attributs d'instance de la manière suivante :

rules en utilisant une méthode set_rules, qui prendra en entrée rules_code, et que nous programmerons plus tard.
grid en utilisant une méthode set_random_grid, qui prendra en entrée grid_size_x et grid_size_y, et que nous programmerons plus tard.
iteration directement initialisé à 0, et qui nous servira à suivre le nombre d'itération pour lequel a tourné l'automate depuis son initialisation.

Quelle ligne de commande Python utiliseriez-vous pour créer un automate cellulaire "Jeu de la Vie" de Conway, avec une grille 100x100 ?

Définir les getters

Lorsque qu'il veut accéder à un attribut d'instance depuis l'extérieur, un utilisateur utilise des méthodes appellées "accesseurs" ou "getters" en anglais. On respecte ainsi le principe d'encapsulation.

Il est aussi possible d'utiliser des "getters" pour récupérer des propriétés de l'instance en une seule ligne de commande, dans les cas où cette récupération nécessiterait plusieurs lignes de commandes sans "getter".

Complétez la méthode get_rules suivante :

    def get_rules(self):

        #Complétez ici

Elle devra retourner l'attribut d'instance rules, que nous définirons plus tard. Cet attribut contiendra les règles de l'automate cellulaire.

Complétez la méthode get_grid suivante :

    def get_grid(self):

        #Complétez ici

Elle devra retourner une copie Numpy de l'attribut d'instance grid, que nous définirons plus tard. Cet attribut contiendra la grille de l'automate cellulaire.

Complétez la méthode get_grid_size suivante :

    def get_grid_size(self):

        #Complétez ici

Elle devra retourner les dimensions de l'attribut grid, sous la forme de 2 entiers. Nous partirons du principe que grid est une matrice d'entiers Numpy 2D.

Cette méthode nous servira à vérifier les dimensions de grid, même dans le cas où celles-ci auraient été modifiées depuis l'initialisation. Il ne s'agit donc pas de récupérer directement un attribut d'instance, mais des informations dérivées de l'attribut grid.

Aide
Pour obtenir les dimensions d'une matrice Numpy, on peut utiliser la méthode `shape`.

Complétez la méthode get_neighbors suivante :

    def get_neighbors(self):

        #Complétez ici

Elle devra retourner une matrice d'entiers Numpy de même dimensions que grid, contenant pour chaque case le nombre de voisins "vivants" (voisinage de Moore) dans la case de même position dans grid.

Cette méthode nous permettra de déterminer à une itération donnée le nombre de voisins "vivants" de chaque case de la grille de l'automate. Encore une fois, il ne s'agit donc pas de récupérer directement un attribut d'instance, mais des informations dérivées de l'attribut grid.

Comment avez-vous choisi de gérer les cas sur les bords ?

Enfin, complétez la méthode get_iterationsuivante :

    def get_iteration(self):

        #Complétez ici

Elle devra retourner l'attribut d'instance iteration. Cet attribut contiendra le nombre d'itérations effectuées par l'automate depuis son initialisation.

Questions pour voir si vous avez compris : Que représente le "self" en entrée des getters ? Comment feriez-vous appel à la méthode get_iteration pour récupérer le nombre d'itérations d'une instance d'automate gol ?

Définir les setters

Lorsque qu'il veut modifier un attribut d'instance depuis l'extérieur, un utilisateur utilise des méthodes appellées "mutateurs" ou "setters" en anglais. Encore une fois, l'idée est de respecter le principe d'encapsulation.

Il est aussi possible d'utiliser des "setters" pour modifier des propriétés de l'instance en une seule ligne de commande, dans les cas où cette modification nécessiterait plusieurs lignes de commandes sans "setter".

Complétez la méthode set_rules suivante :

    def set_rules(self,rules_code):

        #Complétez ici

Elle prendra en entrée une chaîne de caractères rules_code contenant la définition des règles de l'automate au format 'B/S'. Elle affectera à l'attribut d'instance rules un dictionnaire contenant 2 clés 'B' et 'S'. Chaque clé contiendra une liste d'entiers, correspondant aux nombres de voisins "vivants" pour lesquels on a "naissance" ou "survie".

Cette méthode nous permettra donc de convertir les règles données au format 'B/S' en un dictionnaire qui pourra ête parcouru à chaque itération de l'automate.

Complétez la méthode set_random_grid suivante :

    def set_random_grid(self,grid_size_x,grid_size_y):

        #Complétez ici

Elle prendra en entrée 2 entiers grid_size_x et grid_size_y, qui correspondront aux dimensions de la grille voulue pour l'automate. Elle affectera à l'attribut d'instance grid une matrice 2D Numpy ayant les dimensions voulues, ne contenant que des 0 et des 1 placés aléatoirement.

Cette méthode nous permettra d'initialiser aléatoirement l'automate.

Aide
Pour initialiser une matrice d'entiers aléatoires, on peut utiliser la méthode Numpy `random.randint`.

Complétez la méthode set_grid suivante :

    def set_grid(self,grid):

        #Complétez ici

Elle prendra en entrée une matrice 2D Numpy grid, et affectera une copie Numpy de cette matrice à l'attribut d'instance grid.

Ainsi, cette méthode permettra de mettre à jour l'attribut grid de l'automate avec une nouvelle grille.

Questions pour voir si vous avez compris : Comment feriez-vous appel à la méthode set_random_grid pour initialiser la grille d'une instance d'automate gol ? A votre avis, pour il n'existe pas de setter pour l'attribut iteration ?

Méthode pour itérer l'automate

Nous allons à présent programmer le coeur d'un automate cellulaire : une méthode qui permette de l'itérer un nombre donné de fois. L'idée sera d'appeler dans cette méthode d'autres méthodes programmées précédemment.

Complétez donc la méthode iterate_grid suivante :

    def iterate_grid(self,nb_iterations):

        #Complétez ici

Pour le nombre entier d'itérations nb_iterations donné en entrée, elle appliquera les règles de l'automate (stockées dans l'attribut d'instance rules) à sa grille (stockée dans l'attribut d'instance grid). Pour chaque itération, on incrémentera de 1 l'attribut d'instance iteration.

Voyons si vous avez tout compris : Comment feriez-vous pour itérer 10 fois une instance d'automate gol ?

Instanciation et simulation

Ça y est, votre automate cellulaire est prêt à tourner !

Ajoutez les méthodes suivantes à votre classe :

    def display_grid(self):
        plt.figure()
        plt.imshow(self.grid,cmap='binary')
        plt.show()

    def save_grid(self):
        plt.figure()
        plt.imshow(self.grid,cmap='binary')
        plt.savefig('automaton_'+str(self.iteration)+'.png')
        plt.close()

La méthode display_grid servira à afficher l'état de la grille de l'automate à l'itération actuelle, sous la forme d'une image en noir et blanc (un pixel noir correspond à une case "vivante", un pixel blanc à une case "morte").

La méthode save_grid servira à enregistrer une telle image de l'état de la grille de l'automate à l'itération actuelle, au format PNG.

Faites tourner le "Jeu de la Vie" de Conway (règle '3/23') pour 200 itérations, sur une grille 100x100 initialisée aléatoirement, en enregistrant une image PNG de la grille de l'automate à chaque itération.

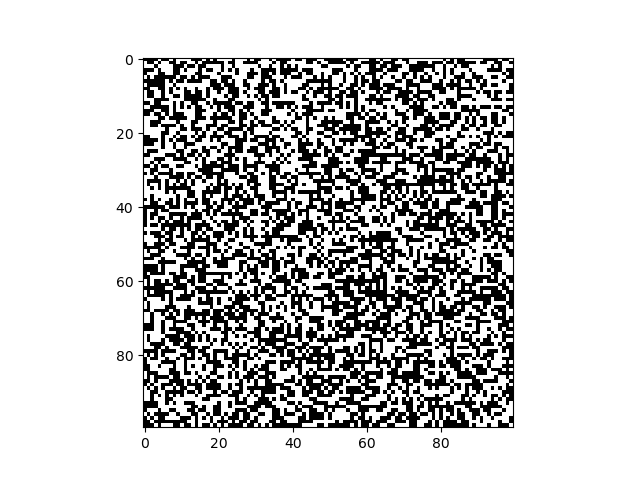

Si vous regardez les images PNG obtenues, vous devriez voir un comportement similaire à celui-ci :

Simulation TP1

Mais vous pouvez essayer d'autres règles ! Voici quelques exemples d'automates donnant des comportements amusants :

Nom de l'automate	Règles
Game of Life	3/23
34 Life	34/34
Diamoeba	35678/5678
Anneal	4678/35678
HighLife	36/23
Day & Night	3678/34678

Vers la notion d'héritage

Lors de ce TP, nous avons définit un automate cellulaire "life-like" sous la forme d'une unique classe.

Imaginons à présent que nous voulions programmer un autre type d'automate cellulaire 2D, dont la grille contiendrait 3 valeurs possibles : 0, 1 ou 2.

Les règles ne seraient plus définies sous la forme 'B/S', et notre attribut d'instance grid pourrait aussi contenir la valeur 2. Bref nous ne pourrions pas réutiliser notre classe life_like telle quelle, il faudrait reprogrammer entièrement la classe, alors que de nombreux attributs et méthodes seraient similaire.

La solution : utiliser la notion d'héritage.

Nous pourrions modifier notre programme de la manière suivante :

Définir une classe cellular_automaton_2D contenant les attributs et méthodes communs à tous les automates cellulaires 2D.
Définir une classe fille life_like héritant de la classe cellular_automaton_2D, contenant les attributs et méthodes spécifiques aux automates cellulaires "life-like".

Ouvrez un nouveau fichier Python, et essayer de compléter les classes suivantes et vous basant sur la classe life_like programmée précédemment :

class cellular_automaton_2D:

    #Complétez ici

class life_like(cellular_automaton_2D):

    #Complétez ici

Vous pouvez tester votre nouvelle implémentation sur les mêmes exemples d'automates que précédemment.

Bravo ! Vous avez compris les notions de classe, d'attributs, de méthodes, et appliqué le principe d'encapsulation. Lors des TP suivants, nous programmerons des automates cellulaires plus complexes, sous la forme de plusieurs classes avec des liens d'héritage.
